راهنمای استفاده از دکمه uid در سرور HP + چراغ UID در سرور اچ پی

در دیتاسنترهای بزرگ که تعداد زیادی سرور کنار هم قرار دارند، شناسایی سرور خراب کار ساده ای نیست. مدیران شبکه همیشه دنبال روشی هستند که بتوانند بدون گیج شدن در بین رک‌ها و سرورهای مختلف،  سرور موردنظر را سریع تر شناسایی کنند. در چنین شرایطی چراغ UID در سرور اچ پی عملکرد بسیار مفیدی دارد. این چراغ شاید در ظاهر ساده باشد، ولی کمک می‌کند تا سرور مورد نظر در بین چندین سرور دیگر خیلی سریع تر پیدا شود. دکمه‌ای هم کنار این چراغ وجود دارد که وظیفه روشن یا خاموش کردن آن را برعهده دارد. همین کار ساده باعث صرفه جویی در زمان خواهد شد. وقتی مدیر شبکه یا متخصص دیتاسنتر به خوبی عملکرد این چراغ و دکمه مربوط به آن را بداند، می‌تواند بدون اتلاف وقت، مراحل بررسی سرور را جلو ببرد.

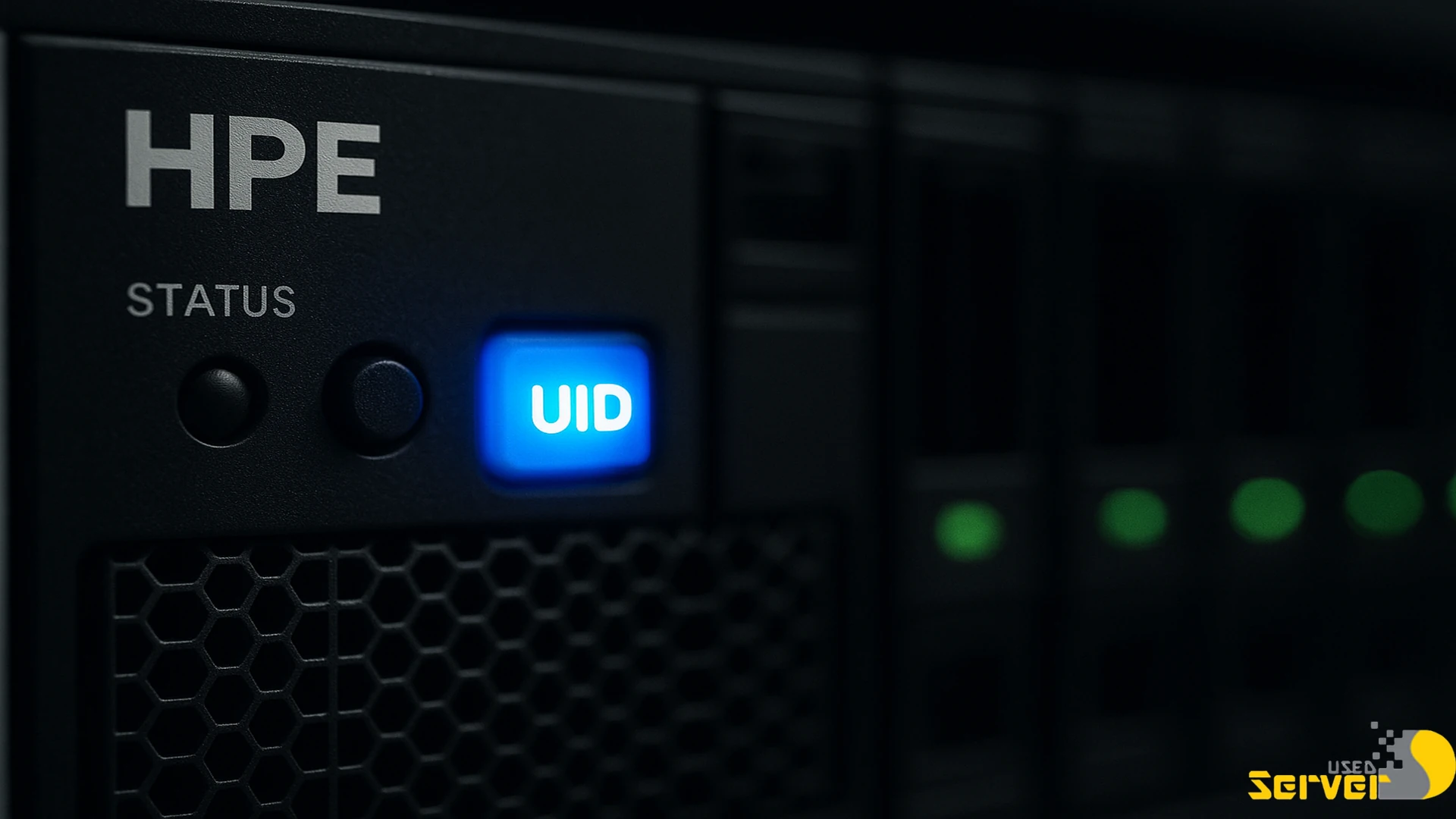

چراغ UID در سرور اچ پی چیست؟

چراغ UID  بخشی از طراحی سرورهای اچ پی است که مسئول مشخص کردن یک سرور خاص در میان مجموعه ای از سرورها به شمار می‌آید.این چراغ عموما در قسمت جلو و گاهی در پشت شاسی سرور قرار دارد. رنگ اصلی آن معمولا آبی است و به گونه‌ای طراحی شده که هنگام فعال شدن، از سایر چراغ‌ها متمایز می‌شود.

واقعیت این است که در مجموعه‌های کوچک، شاید چراغ UID چندان به چشم نیاید اما در جاهایی که رک‌ها انباشته از سرورهای پتروشیمی، دانشگاهی، سازمانی یا شرکتی باشد، وجود چراغی که یک سرور را به خوبی نشان دهد، تفاوت چشمگیری ایجاد می‌کند. زمانی که کارشناسان فنی قصد دارند یک سرور خراب را در میان رک‌های مختلف پیدا کنند، به جای بررسی هر لیبل به طور جداگانه، ابتدا چراغ UID سرور را روشن می‌کنند. این کار باعث می‌شود که سرور مورد نظر به راحتی از دیگر سرورها قابل شناسایی باشد.

این چراغ همچنین می‌تواند به کمک سیستم‌های مدیریت از راه دور مانند iLO کنترل شود. مدیر شبکه از محل دور می‌تواند چراغ UID مربوط به یک سرور را روشن نماید تا شخص حاضر در دیتاسنتر به سرعت سرور را پیدا کند. سپس کار بررسی یا تعمیر را آغاز کند.

نحوه عملکرد دکمه UID

دکمه UID در سرور اچ پی برای روشن و خاموش کردن چراغ UID تعبیه شده است. این دکمه اغلب در قسمت جلو سرور، کنار دکمه پاور و سایر کنترل‌های فیزیکی قرار دارد. البته در برخی مدل‌ها ممکن است این دکمه در قسمت پشت سرور نیز قرار گرفته باشد، اما در هر صورت طوری طراحی شده که دسترسی به آن راحت و آسان باشد.

زمانی که کاربر این دکمه را فشار می‌دهد، چراغ UID روشن می‌شود و سرور مورد نظر در میان سایر سرورها به راحتی قابل شناسایی است. اگر دوباره دکمه را فشار دهیم، چراغ خاموش می‌شود و همه چیز به حالت قبل برمی‌گردد. در بعضی مدل‌ها، همین کار را می‌توان از راه نرم افزارهای مدیریتی انجام داد؛ یعنی از راه دور هم می‌توان این چراغ را روشن یا خاموش کرد.

نکته ای که گاهی فراموش می‌شود، زمان نگه داشتن این دکمه است. اگر آن را چند ثانیه پشت سر هم نگه داریم، ممکن است برخی عملیات مانند راه اندازی دوباره سیستم مدیریتی iLO یا تنظیمات دیگر سرور فعال شود. پس قبل از نگه داشتن طولانی مدت دکمه، بهتر است دفترچه راهنمای سرور یا اطلاعات فنی آن مرور شود تا مشکلی پیش نیاید.

کاربرد چراغ uid در سرورهای HP چیست؟

– در دیتاسنتری که سرورها به صورت مرتب و مشابه در کنار هم قرار دارند، پیدا کردن یک سرور خاص ممکن است کمی دشوار شود. چراغ UID این فرایند را آسان می‌کند. کارشناس فنی بدون نیاز به بررسی دستی برچسب‌ها یا چک کردن شماره سریال، فقط چراغ سرور موردنظر را می‌بیند و به طرفش می‌رود.

– کارشناسان شبکه در زمان خطاهای سخت افزاری یا نرم افزاری، اغلب اوقات ناچار هستند وضعیت اجزای داخلی سرور را ارزیابی کنند. روشن کردن چراغ UID باعث می‌شود تا هنگام خروج از اتاق مانیتورینگ و رفتن به سالن سرورها، درصد خطا در پیدا کردن سرور مورد نظر به صفر برسد.

– در سرورهای مجهز به  iLO، فعال یا خاموش کردن چراغ UID تنها به فشار یک دکمه فیزیکی محدود نیست. از طریق پنل مدیریتی تحت وب یا دستورات مدیریتی، می‌توان چراغ UID را از راه دور روشن یا خاموش کرد. این قابلیت زمانی مفید است که کارشناس شبکه در شهر دیگری باشد یا زمان محدودی برای بازدید از تمام رک‌ها داشته باشد.

– در مراکز داده از روش‌های مختلفی مثل بارکد یا برچسب‌ دیجیتال استفاده می‌شود تا چیدمان سرورها بهتر مدیریت شود. چراغ UID هم یکی از همین ابزارهاست که کنار بقیه علامت‌ها، به تیم فنی کمک می‌کند که نظم بیشتری در کارشان داشته باشند.

نحوه استفاده از دکمه uid برای شناسایی و رفع مشکلات سرور

در قدم اول باید مشکل شناسایی شود. زمانی که گزارشی درباره خطای یکی از سرورها دریافت می‌شود، ابتدا سراغ لاگ‌ها و ابزارهای نرم افزاری نظارتی می‌رویم. اگر این ابزارها اعلام کنند که یک سرور خاصی در رک دچار اختلال شده، وقت آن است که چراغ UID همان سرور روشن شود.

در مرحله بعد، نوبت به روشن کردن چراغ UID می‌رسد. این کار به دو روش انجام می‌شود. روش اول این است که کاربر به جلوی سرور برود و فقط یکبار دکمه UID را فشار دهد تا چراغ روشن شود. روش دوم از راه سیستم‌های مدیریتی انجام می‌شود؛ مثلا اگر کارشناس در محل حضور ندارد، می‌تواند از طریق iLO این چراغ را روشن کند تا شخصی که در دیتاسنتر است، سرور مورد نظر را پیدا کند.

پس از روشن شدن چراغ  uid، حالا دیگر مشخص است که کدام سرور نیاز به بررسی دارد. در این مرحله، کارشناس می‌تواند کابل‌ها را نگاه کند، درب سرور را باز کند، وضعیت فن‌ها و رم‌ها را بسنجد یا گزارش خطاها را بخواند تا دلیل مشکل را بفهمد.

در مرحله آخر، پس از شناسایی و رفع مشکل یا پایان یافتن بررسی‌ها، باید دوباره دکمه UID فشار داده شود تا چراغ خاموش شود. اگر چراغ روشن باقی بماند، ممکن است کارشناسان بعدی تصور کنند که هنوز مشکلی وجود دارد و به اشتباه سراغ همان سرور بروند.

دلیل روشن شدن چراغ UID در سرور اچ پی

چراغ UID در سرور HP معمولا وقتی روشن می‌شود که کارشناس آن را فعال کرده باشد؛ اما همیشه ماجرا این طور نیست. گاهی وقت‌ها خود سیستم مدیریتی سرور مثل iLO این چراغ را روشن می‌کند تا نشان دهد که ایراد مهمی وجود دارد و باید بررسی شود. برای نمونه، اگر یکی از پاورها خراب شود یا منبع تغذیه دچار مشکل باشد، چراغ UID به‌صورت خودکار روشن می‌شود. همچنین ممکن است وقتی کارت شبکه ای که کار مهمی انجام می‌داده، از کار بیفتد، این چراغ روشن شود. یا اگر خطایی در بخش سخت افزار به وجود آید و در لاگ iLO ثبت شود، این چراغ ممکن است به عنوان هشدار روشن گردد.

با این حال، نمی‌توان همیشه نتیجه گرفت که روشن شدن چراغ UID به‌خاطر یک ایراد است. گاهی خود مدیر شبکه تصمیم گرفته برای شناسایی یک سرور یا شروع بررسی، این چراغ را فعال کند. پس دیدن این چراغ به تنهایی، دلیل قطعی برای وجود خطا نیست.

چگونه چراغ uid در سرور اچ پی را روشن کنیم؟

برای این کار دو روش وجود دارد. این دو روش عبارتند از:

 ۱) روش دستی:

• ابتدا باید سرور را تشخیص دهید. اگر چراغ UID هنوز خاموش است، از نوشته‌های روی رک یا شماره گذاری‌های دیگر کمک بگیرید.
• سپس دکمه UID را که معمولا در جلوی سرور است، فشار دهید. در بعضی مدل‌ها این دکمه در قسمت پشت قرار دارد. بعد از فشار دادن، چراغ آبی رنگی روشن می‌شود و نمای آن در میان دیگر چراغ‌ها فرق می‌کند.

۲) روش غیر حضوری  (iLO):

• وارد پنل مدیریتی iLO شوید.
• در صفحه تنظیمات اصلی یا بخش چراغ‌ها، گزینه‌ای به نام «UID LED» وجود دارد. در برخی مواقع این گزینه در بخش‌های دیگری از پنل قرار می‌گیرد.
• روی گزینه روشن کردن کلیک کنید. پس از آن، چراغ جلویی و پشتی سرور (در بیشتر مدل‌ها) به رنگ آبی دیده می‌شود.

چگونه چراغ UID را در سرور hp خاموش کنیم؟

خاموش کردن چراغ UID، درست مثل روشن کردن آن، از دو روش انجام می‌شود. اگر بررسی‌ها به پایان رسیده باشد، کافی است همان دکمه UID که قبلا فشار داده شده بود، دوباره زده شود تا چراغ خاموش شود. در شرایطی که مدیر فنی در محل نیست و امکان دسترسی مستقیم به شاسی وجود ندارد، از راه دور می‌توان از طریق پنل تحت وب iLO چراغ را خاموش کرد.

اگر این مرحله نادیده گرفته شود، فرد بعدی که به سرور مراجعه کند ممکن است فکر کند دستگاه هنوز خراب است یا بررسی‌ها تمام نشده است. به همین دلیل خاموش کردن چراغ در زمان مناسب، همان قدر اهمیت دارد که روشن کردن آن هنگام خطا مهم است.

UID indicator در hp iLo چیست؟

Ilo یکی از ابزارهای مدیریتی محبوب در سرورهای اچ پی است که به مدیر شبکه امکان کنترل و نظارت بر سرور را حتی در شرایطی که سیستم عامل بوت نشده باشد، می‌دهد. یکی از بخش‌های iLO، گزینه ای به نام UID Indicator است که برای کنترل چراغ UID طراحی شده است. این چراغ به صورت مستقیم از پنل تحت وب iLO روشن یا خاموش می‌شود. مدیر فنی می‌تواند از هر مکانی، وضعیت چراغ را تغییر دهد و نیازی به حضور فیزیکی کنار سرور نیست.

اگر مشکلی در یکی از بخش‌های اصلی سرور به وجود آید، iLO ممکن است به طور خودکار چراغ UID را روشن کند تا نشان دهد که خطا شناسایی شده است. توضیح این هشدار در گزارش سیستم نیز نوشته می‌شود. استفاده از این قابلیت بسیار راحت است. بیشتر سرورهای ProLiant به این ویژگی مجهز هستند و در قسمت داشبورد، گزینه ای به نام UID LED وجود دارد که تنها با یک کلیک، قابل کنترل است.

بررسی رنگ چراغ‌ UID و سایر چراغ های جلوی سرور HP

چراغ UID در سرورهای اچ‌پی معمولا رنگ آبی دارد. در برخی مواقع خاص، این چراغ ممکن است شروع به چشمک زدن کند. سرعت چشمک زدن اهمیت دارد و ممکن است با سرعت کم (۱ هرتز) یا سریع‌تر (۴ هرتز و ۸ هرتز) چشمک بزند تا پیامی برای کارشناسان ارسال کند. کنار چراغ UID، چند چراغ دیگر هم روی سرور قرار دارد که همه آن‌ها در بخش جلویی دستگاه دیده می‌شوند. یکی از این چراغ‌ها، چراغ پاور است. اگر این چراغ سبز باشد، یعنی سرور روشن است و مشکلی در این بخش دیده نمی‌شود. ولی وقتی به رنگ کهربایی تغییر می‌کند معمولا به حالتی نظیر آماده بش اشاره دارد.

چراغ‌های مخصوص هارددیسک در این قسمت قرار دارند. رنگ این چراغ‌ها بسته به وضعیت اطلاعات، مانند خواندن یا نوشتن داده‌ها یا بروز مشکل در دیسک، تغییر می‌کند. این رنگ‌ها می‌توانند سبز، کهربایی یا قرمز باشند. همچنین بعضی مدل‌ها چراغ جداگانه‌ای دارند که وضعیت کلی سرور را نمایش می‌دهد. رنگ این چراغ هم اغلب سبز، زرد یا قرمز است که هر کدام معنای خاصی دارد و وضعیت کلی سیستم را به شکل ساده نمایش می‌دهد.

معنی رنگ چراغ‌ UID و سایر چراغ های پنل پشتی سرور HP

در قسمت پشت سرور، معمولا یک چراغ UID دیگر هم وجود دارد که در امتداد همان چراغ جلویی کار می‌کند. به این ترتیب اگر کسی از پشت رک به سرور نزدیک شود، به راحتی قادر است سرور را تشخیص دهد.

رنگ‌های رایج چراغ UID در پشت سرور:

• آبی ثابت:  یعنی این سرور قبلا مشخص شده و احتمال دارد در حال بررسی یا چک کردن باشد.
• آبی چشمک زن: می‌تواند به این معنی باشد که سرور از راه دور مدیریت می‌شود، سیستم عامل در حال آپدیت است یا سخت‌افزار در حال ارتقا است.
• خاموش: هیچ دستور خاصی برای روشن شدن چراغ صادر نشده و سرور در وضعیت عادی کار می‌کند.

مشکلات رایج چراغ UID و طریقه رفع آن

گاهی‌اوقات چراغ UID رفتار عجیبی پیدا می‌کند یا خاموش و روشن شدن آن مثل همیشه نیست. در این بخش به چند مورد رایج می‌پردازیم.

– اتصال نادرست کابل‌ها و قطعات داخلی

گاهی دلیل روشن نشدن چراغ UID، به اتصال‌های داخلی سرور برمی‌گردد. برای نمونه، کابل‌ها یا کارت‌های داخل سرور ممکن است به خوبی جا نخورده باشند. زمانی که درب شاسی باز شده و تغییرات لازم انجام می‌شود، ممکن است یکی از کابل‌های مربوط به برد مدیریتی یا iLO کمی جابه‌جا شده باشد. این تغییر مکان می‌تواند باعث بروز اختلال در عملکرد دستگاه شود. در چنین شرایطی، بهتر است سرور خاموش شود، سپس تمام اتصال‌ها با دقت بررسی شوند. مطمئن شویم که کابل برق اصلی و کابل‌های مربوط به ماژول مدیریت درست در محل خود قرار دارند. بعد از روشن کردن دوباره سرور، اگر مشکلی وجود نداشته باشد، چراغ UID باید مثل حالت عادی عمل کند.

– مشکلات سخت افزاری، احتمال خرابی در قطعات داخلی

گاهی به ندرت دیده می‌شود که چراغ UID هیچ واکنشی ندارد؛ نه با فشار دادن دکمه فیزیکی نه از طریق iLO. این وضعیت ممکن است نشان دهد که برد اصلی یا ماژول‌هایی که وظیفه مدیریت دارند، دچار ایراد شده‌اند. حتی گاهی خود LED از پایه دچار ایراد می‌شود. برای بررسی دقیق، ابتدا نسخه Firmware بررسی می‌شود. اگر ایراد رفع نشد، لازم است سرور توسط متخصص بررسی شود تا مشخص شود آیا برد مدیریتی باید تعویض شود یا نه.

– تنظیمات اشتباه  BIOS، اثر آن بر عملکرد چراغ UID

برخی مدل‌های سرور در بخش BIOS یا UEFI گزینه‌هایی دارند که روی چراغ UID تاثیر می‌گذارند. اگر این گزینه‌ها غیرفعال شده باشند، حتی اگر دکمه روشن کردن چراغ را بزنیم، نوری دیده نمی‌شود. برای حل این مشکل باید وارد BIOS شد و تنظیمات مربوط به UID یا Management LED را فعال کرد. همچنین لازم است بخش iLO در همین بخش بررسی شود، چون بعضی تنظیمات مدیریتی هم می‌توانند روی عملکرد این چراغ اثر بگذارند.

– مشکلات نرم افزاری و نیاز به بروزرسانی Firmware

اگر چراغ UID روشن بماند و خاموش نشود، احتمال دارد مشکل نرم افزاری پیش آمده باشد. برای مثال، وقتی نسخه iLO قدیمی است، ارتباط بین دکمه UID و سامانه مدیریتی درست کار نمی‌کند. در این حالت باید وارد سایت رسمی برند سرور شد، نسخه جدید Firmware را دریافت کرد و روی سرور نصب کرد. بیشتر مواقع، بعد از به روزرسانی، چراغ UID دوباره درست کار می‌کند.

– نیاز به بررسی دقیق توسط افراد متخصص

اگر بعد از بررسی کابل‌ها، چک کردن تنظیمات BIOS، به روزرسانی Firmware و خاموش و روشن کردن دستگاه، هنوز چراغ رفتار غیرعادی دارد، باید مراحل پیچیده‌تری انجام شوند. در این شرایط ممکن است لازم باشد کارشناسان فنی، به صورت حضوری بخش‌هایی مثل برد اصلی، ماژول مدیریت یا قطعات دیگر را بررسی کنند. گاهی وقت‌ها برای پیدا کردن مشکل، ماژول مدیریت را از روی سرور جدا می‌کنند و روی یک دستگاه مشابه قرار می‌دهند تا ببینند ایراد از خود ماژول است یا چیز دیگری.

خرید سرور استوک HP

اگر به دنبال سرورهای استوک و دست دوم از برند HP هستند، بهتر است قبل از خرید با تیم ماهان شبکه ایرانیان تماس بگیرید. از طریق شماره ۰۲۱۹۱۰۰۸۴۱۳ می‌توانید سوال‌های خود را درباره مدل‌های مختلف سرور و تجهیزات بپرسید. اگر قصد دارید سرور کارکرده و استوک برند HP تهیه کنید، کارشناسان این مجموعه تجربه زیادی در بررسی وضعیت قطعات دارند و می‌توانند نکات مهم را به شما بگویند.

جمع بندی

چراغ UID در سرور اچ پی برای شناسایی سریع سرور در میان تعداد زیاد رک‌ها در دیتاسنتر استفاده می‌شود. وقتی این چراغ روشن شود، شناسایی سرور ساده تر می‌شود و زمان کمتری برای پیدا کردن آن لازم است. دکمه UID کمک می‌کند تا متخصصان در هنگام تعمیر یا بررسی دیگر گیج نشوند. چون با روشن شدن این چراغ، مسیر پیدا کردن سرور مشخص می‌شود. علاوه‌ بر این کنترل این چراغ از راه دور از طریق iLO نیز در مراکزی که سرورها زیاد هستند، کاربرد دارد. گاهی مشکلاتی مثل خرابی برد، ایراد در کابل یا اشتباه در تنظیمات BIOS عملکرد چراغ را به هم می‌ریزد. این موارد را می‌توان با بررسی دقیق رفع کرد. کسانی که مسئول نگهداری سرورها در دیتاسنتر هستند، بهتر است طرز کار این چراغ و دکمه آن را به خوبی بشناسند.

سوالات متداول

۱) آیا روشن شدن چراغ UID همیشه نشان دهنده خطا است؟

خیر، در بسیاری از مواقع خود کارشناس یا مدیر شبکه چراغ را روشن می‌کند تا پیدا کردن سرور در میان رک‌ها راحت تر انجام شود. البته گاهی هم این چراغ از طریق سیستم مدیریت به طور خودکار روشن می‌شود تا درباره یک ایراد مهم هشدار بدهد.

۲) چگونه از راه دور چراغ UID سرور HP را کنترل کنیم؟

کافی‌ است وارد بخش مدیریت iLO شویم و در منوی مخصوص چراغ‌ها، گزینه مربوط به UID را انتخاب کنیم. به این ترتیب می‌توان بدون نیاز به ورود به اتاق سرورها، سرور مورد نظر را پیدا کرد.

۳) در صورت کار نکردن چراغ  UID، چه چیزهایی را باید در اولویت بررسی قرار داد؟

ابتدا بهتر است کابل‌های برد مدیریت و اتصال بین اجزا بررسی شود. سپس به سراغ تنظیمات BIOS یا UEFI می‌رویم و اگر مورد خاصی نبود، نسخه Firmware iLO را بررسی و در صورت نیاز، به روزرسانی می‌کنیم. اگر همچنان مشکلی وجود داشت، ممکن است برخی قطعات نیاز به بررسی دقیق تر یا تعویض داشته باشند.
